MD板框模組
規格說明
|
操作參數 / 類型 |
直接接觸式 DCMD |
空氣間隙式 AGMD |
真空抽引式 VMD |
|
有效膜面積（㎡） |
0.01 |
0.01 |
0.01 |
|
薄膜種類 |
疏水多微孔膜 |
疏水多微孔膜 |
疏水多微孔膜 |
|
膜孔徑（㎛） |
0.25 / 0.45 / 1.0 |
0.25 / 0.45 / 1.0 |
0.25 / 0.45 / 1.0 |
|
熱側液溫度（℃） |
室溫～80℃（＞60℃）* |
室溫～80℃（＞60℃）* |
室溫～80℃（＞60℃）* |
|
冷側液溫度℃ |
20～40℃（＜30℃）* |
20～40℃（＜30℃）* |
|
|
熱側液流量（L/min） |
1～10（＞3）* |
1～10（＞3）* |
1～10（＞3）* |
|
冷側液流量（L/min） |
1～10（＞3）* |
1～10（＞3）* |
|
|
水壓限制（㎏/㎝²） |
Max. 0.9（＜0.6）* |
Max. 0.9（＜0.6）* |
Max. 0.9（＜0.6）* |
|
參考通量值（L/㎡hr） |
（15）** |
（12）** |
（18）** |
|
** 括弧內為操作建議值。 |
|||
|
|
|||
|
板框模組 |
DCMD板框模組 |
AGMD板框模組 |
VMD板框模組 |
|
組件 |
熱側板框、 |
熱側板框、 |
熱側板框、 |
|
板框 |
POM（耐溫110℃） |
POM（耐溫110℃） |
POM（耐溫110℃） |
|
有效膜面積 |
0.01㎡ |
0.01㎡ |
0.01㎡ |
|
進出口及溫度插口管件 |
PP（耐溫100℃） |
PP（耐溫100℃） |
PP（耐溫100℃） |
|
有效膜面積 |
0.01㎡ |
|
薄膜種類 |
疏水多微孔膜 |
|
膜孔徑 |
0.25㎛ / 0.45㎛ / 1.0㎛ |
|
熱側液溫度 |
室溫～80℃（＞60℃）* |
|
冷側液溫度 |
20～40℃（＜30℃）* |
|
熱側液流量 |
1～10L/min（＞3L/min）* |
|
冷側液流量 |
1～10L/min（＞3L/min）* |
|
水壓限制 |
Max. 0.9㎏/㎝²（＜0.6㎏/㎝²）* |
|
參考通量值 |
（15L/㎡hr）** |
|
* |
括弧內為操作建議值。 |
|
** |
此值為參考值，視實驗膜材、冷熱溫度差、及操作流量不同，會有不同通量值。 |
板框模組
|
組件： |
熱側板框、熱側隔網、及冷側板框。 |
|
板框： |
POM（耐溫110℃） |
|
有效膜面積： |
0.01㎡ |
|
進出口及溫度插口管件： |
PP（耐溫100℃） |
|
有效膜面積 |
0.01㎡ |
|
薄膜種類 |
疏水多微孔膜 |
|
膜孔徑 |
0.25㎛ / 0.45㎛ / 1.0㎛ |
|
熱側液溫度 |
室溫～80℃（＞60℃）* |
|
冷側液溫度 |
20～40℃（＜30℃）* |
|
熱側液流量 |
1～10L/min（＞3L/min）* |
|
冷側液流量 |
1～10L/min（＞3L/min）* |
|
水壓限制 |
Max. 0.9㎏/㎝²（＜0.6㎏/㎝²）* |
|
參考通量值 |
（12L/㎡hr）** |
|
* |
括弧內為操作建議值。 |
|
** |
此值為參考值，視實驗膜材、冷熱溫度差、及操作流量不同，會有不同通量值。 |

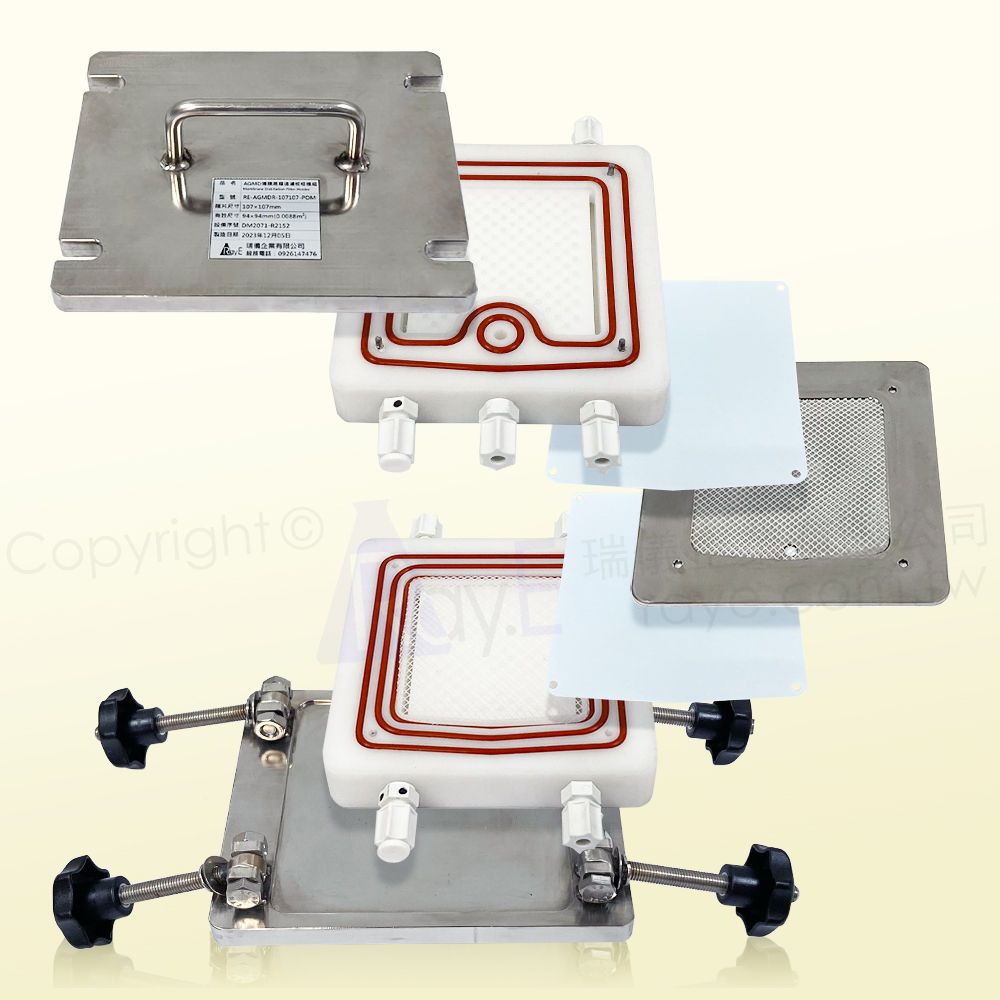

板框模組
|
組件： |
熱側板框、熱側隔網、不鏽鋼隔板、及冷側板框。 |
|
板框： |
POM（耐溫110℃） |
|
有效膜面積： |
0.01㎡ |
|
進出口及溫度插口管件： |
PP（耐溫100℃） |
|
有效膜面積 |
0.01㎡ |
|
薄膜種類 |
疏水多微孔膜 |
|
膜孔徑 |
0.25㎛ / 0.45㎛ / 1.0㎛ |
|
熱側液溫度 |
室溫～80℃（＞60℃）* |
|
熱側液流量 |
1～10L/min（＞3L/min）* |
|
水壓限制 |
Max. 0.9㎏/㎝²（＜0.6㎏/㎝²）* |
|
參考通量值 |
（18L/㎡hr）** |
|
* |
括弧內為操作建議值。 |
|
** |
此值為參考值，視實驗膜材、冷熱溫度差、及操作流量不同，會有不同通量值。 |
板框模組
|
組件： |
熱側板框、熱側隔網、及冷側板框。 |
|
板框： |
POM（耐溫110℃） |
|
有效膜面積： |
0.01㎡ |
|
進出口及溫度插口管件： |
PP（耐溫100℃） |
|

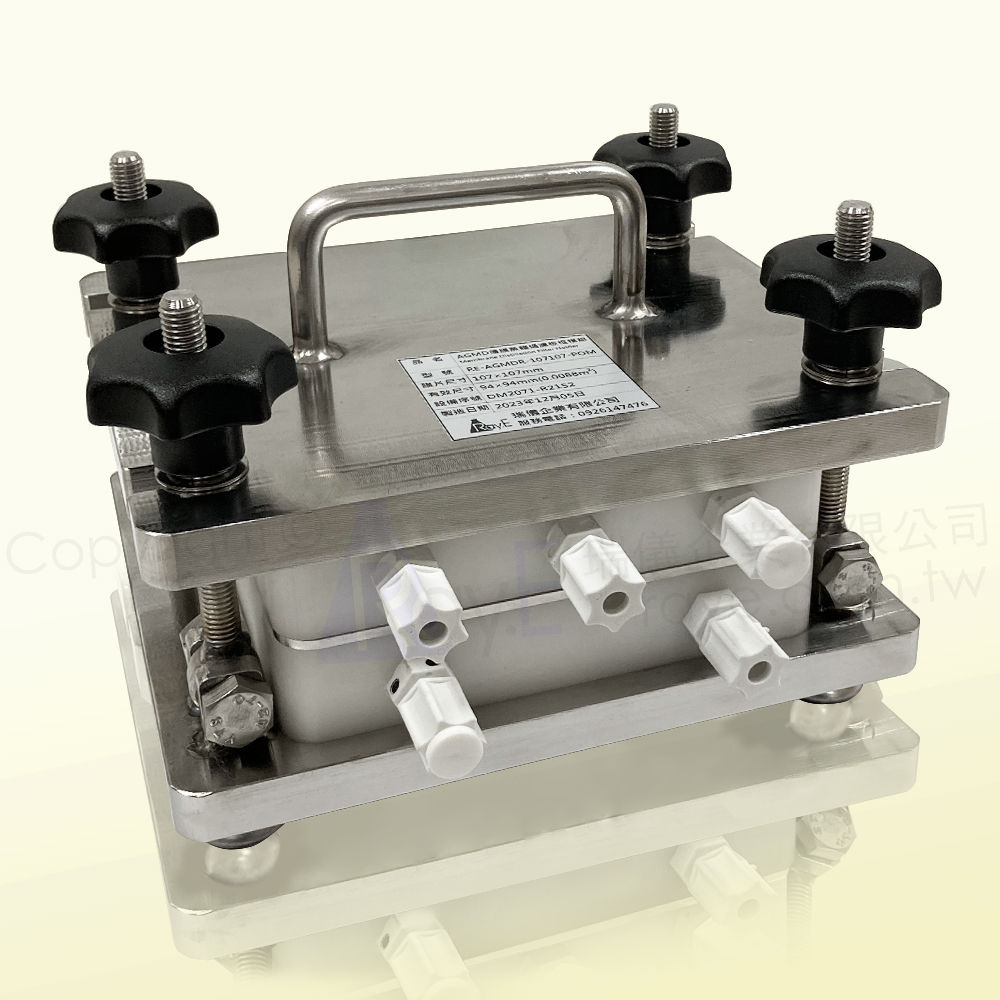

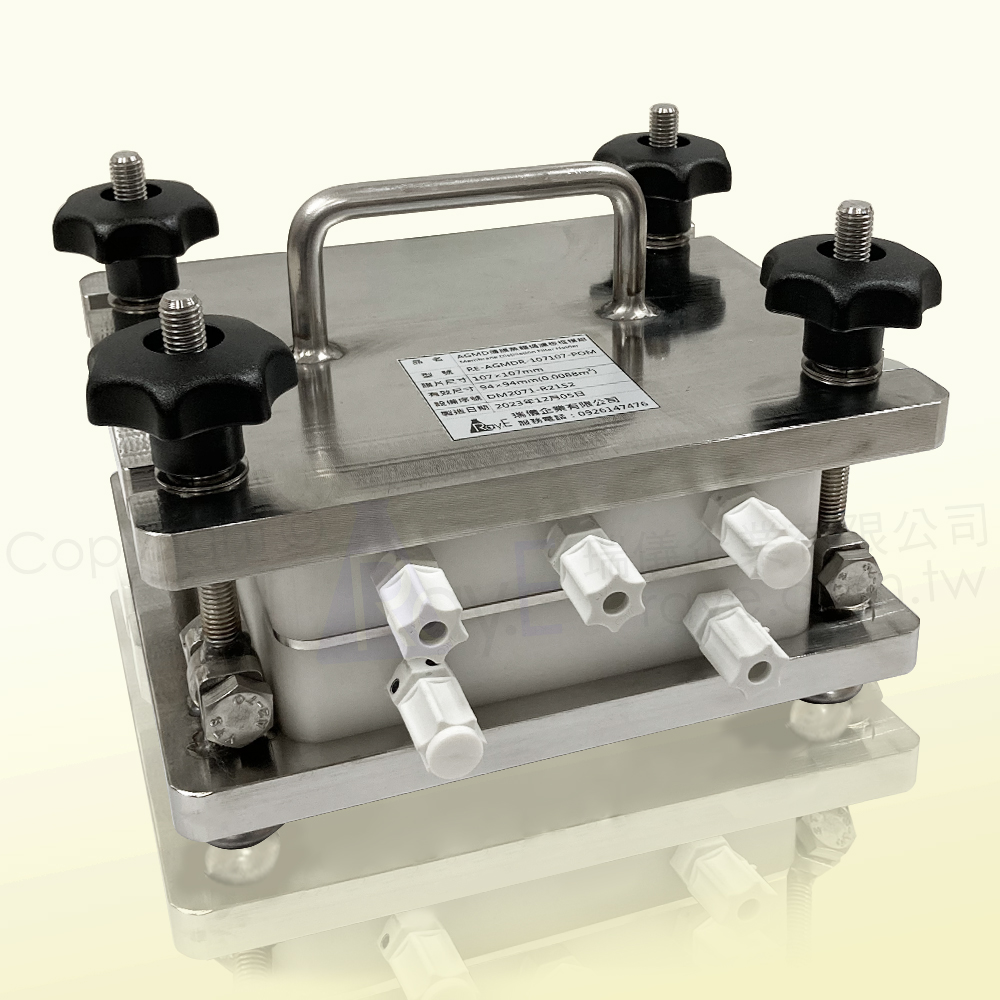

功能： |
有效將MD冷熱板框密合 |
|
材質： |
不鏽鋼SUS304 |
|
組成： |
轉盤、上端板、中壓板、及底板 |
|
傾斜架台： |
可將AGMD板框模組固定，傾斜45°出水 |
