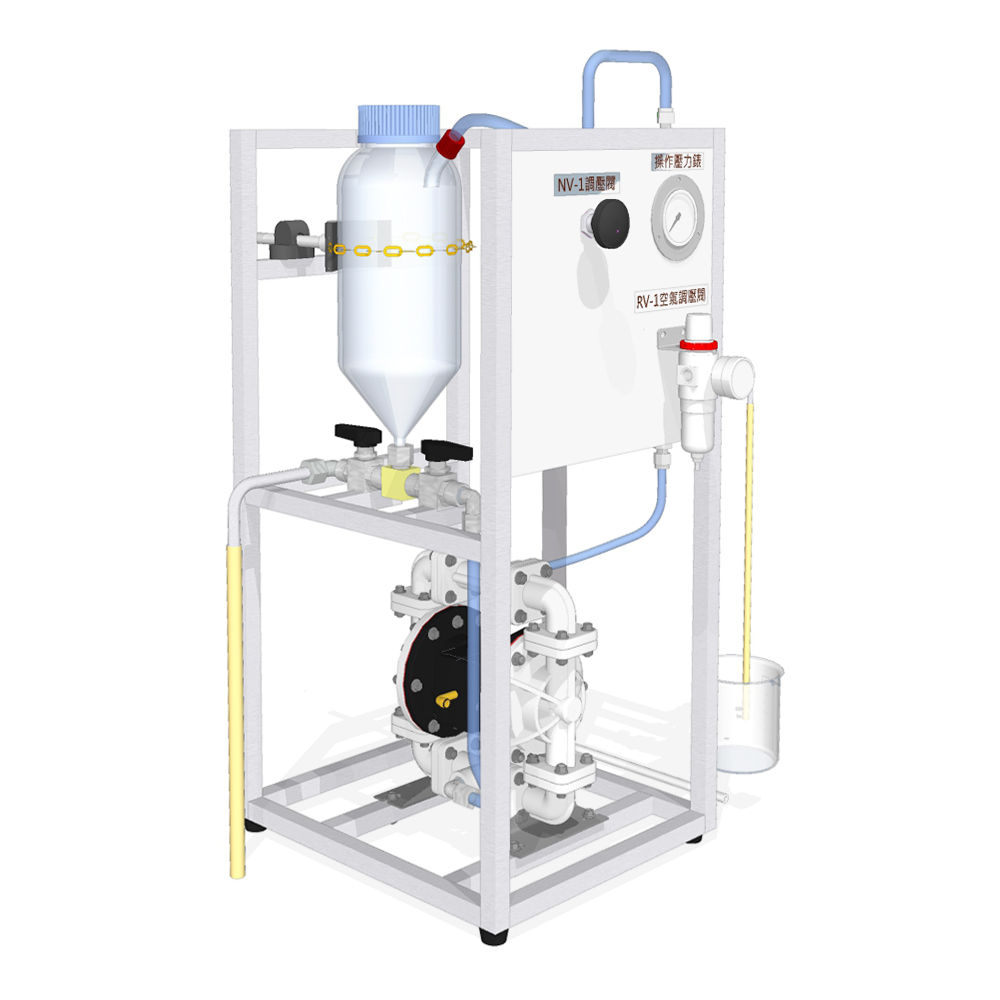

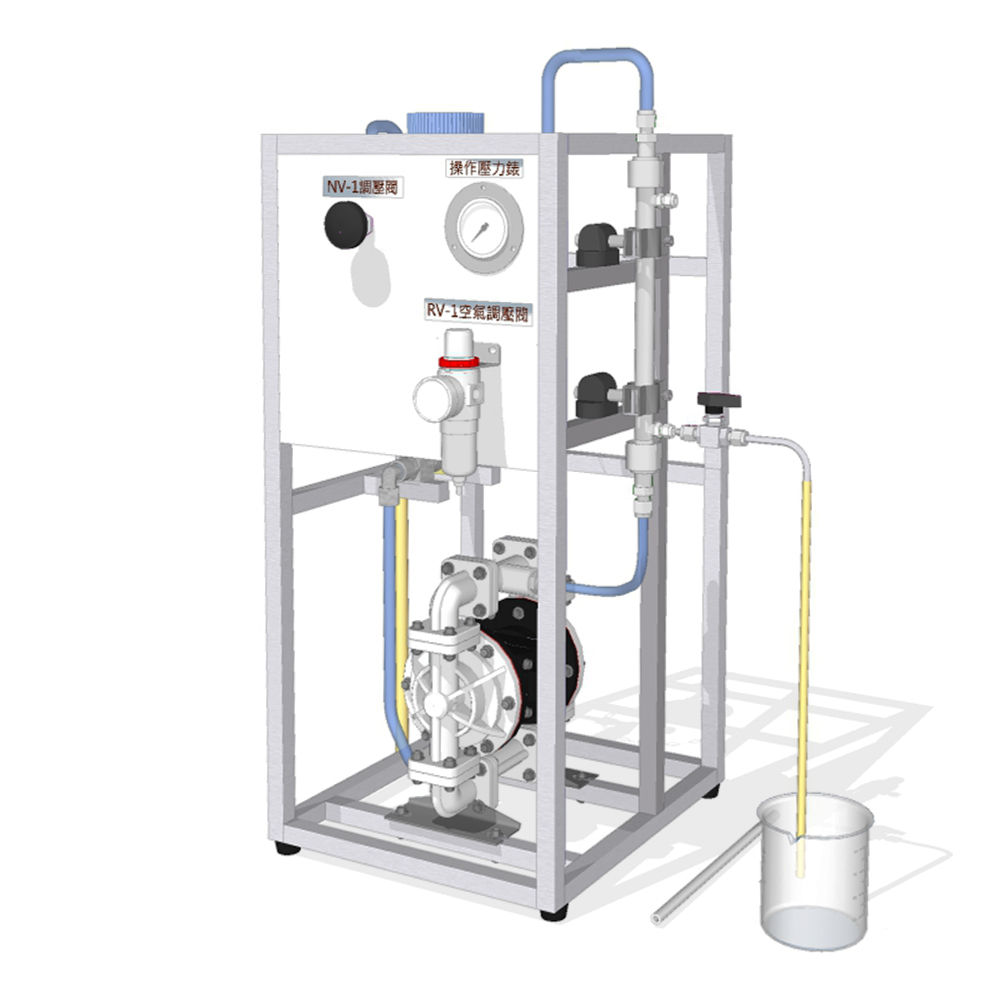

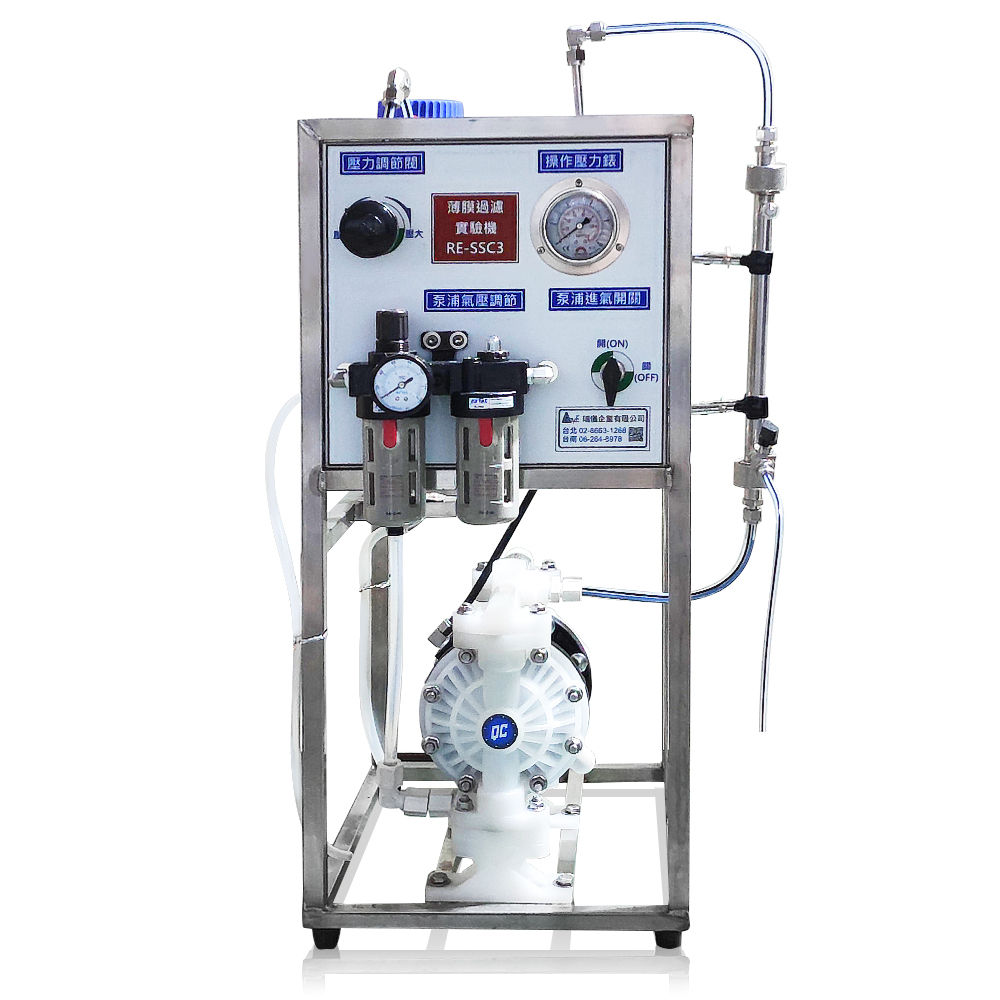

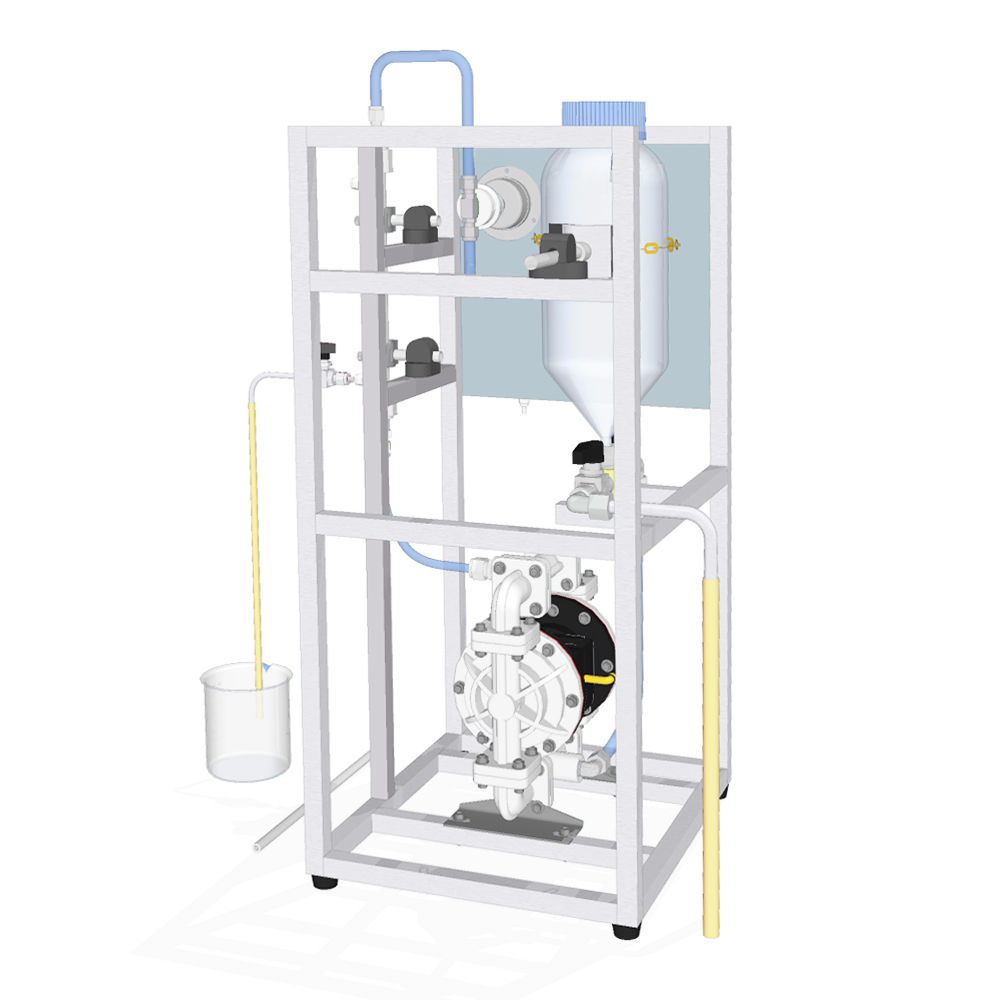

小小陶3號實驗機
(RE-SSC3)
裝置特色
陶瓷膜孔徑尺寸齊全：
採用德國atech專業生產的陶瓷膜濾芯（實驗專用單通道陶瓷膜管），種類有通用膜及耐磨膜兩型，孔徑尺寸齊全，有眾多選擇（詳 膜孔徑/截留分子量 項目），能滿足實驗多方面需求。
裝置系統小量化及精緻化：
操作量在2公升以內，可選擇單管柱過濾（檢測型F1S型）及3串聯管柱過濾（產量型F3S型），陶瓷膜外殼管柱為玻璃管；料液槽亦為玻璃槽，玻璃選用實驗等級硼矽玻璃，耐腐蝕透明，可觀察濃縮液及澄清液流動狀況；驅動泵精心挑選小型耐用型高壓泵；管道採耐腐蝕PP軟管；閥接件採用易拆裝卡套式接頭，操作參數量測有壓力及流量等儀器，並可依過濾操作條件適度調整元件內容。
可DIY組裝及修改：
整套系統元件皆設計為易拆裝型，客戶可根據所需過濾流程，DIY組裝改變系統，我們提供鋁擠型固定架台、物件固定座、管道（PP/PTFE/PFA/不鏽鋼管）、卡套式易拆裝PP/PVDF/不鏽鋼管接頭、小流量高壓泵、儀控裝置（溫度/壓力/流量/液位/pH/導電度）、PP/POM/SUS不鏽鋼特製元件、小型PLC控制器、電控元件、代工設計製作面板等套件。
商品規格
| 壹 | 陶瓷膜過濾實驗機(小小陶3號) | |
| 一 | 型號：RE-SSC3-CM1T-SUSV/PPV-VG02L | |
| 二 | 特點： | |
| 1 | 泵浦採用氣動式雙隔膜泵浦驅動運作，容許少量固形物，PTFE隔膜耐腐蝕，易清潔，具調壓閥調整壓力值。 | |
| 2 | 適合具高酸鹼度、高腐蝕性或含固形物之料液試驗場合使用 | |
| 三 | 設備應用： | |
| 1 | 膜過濾定性測試使用 | |
| 2 | 基礎膜過濾研究使用 | |
| 3 | 可長時間、高壓、穩定連續流運作 | |
| 四 | 組件規格 | |
| 1 | 供料槽 | 硼矽玻璃製作，容積2公升 下錐型排料設計，中空螺旋蓋GL80，頭蓋PP材質 |
| 2 | 驅動泵浦 | 氣動雙隔膜泵浦 尺寸：1/2" 泵殼體材質：PP 膜片、球閥：PTFE 最大流量：49 L/min 最大壓力：6.9 kg/㎝² |
| 3 | 膜殼管柱 | 型式可選擇 (1) 不鏽鋼SUS316L (2) 塑膠PP |
| (1) | 不鏽鋼型 (SUSV) |
型號：RE-CMV01-0106-300-SUS316 材質：不鏽鋼316內裝管膜 內裝管膜型式：單孔道陶瓷管式膜 OD10-L300㎜ 可裝管膜數：1支 管上下接口：卡套式接頭OD3/8" 管側接口：卡套式接頭OD1/4" 密封圈：矽膠(標準配備)/ 氟橡膠 / EPDM(可選擇) |
| (2) |
PP型 (PPV) |
型號：RE-CMV1T-0106-300-PP |
| 4 | 管道及管件 | 管道：OD3/8 & OD1/4 SUS316 BA潔淨管道 OD3/8 PP管道 管件：SUS316 & PP卡套式管件 |
| 5 | 壓力錶 |
管末壓力錶指示 |
| 6 | 溫度錶 | 雙金屬指針錶式，SUS316感溫棒，範圍0-100℃ |
| 7 | 流量計 | 型式：面積式浮子水用流量計(附針閥) 流量範圍：0-10LPM 材質：本體SUS316 管柱：玻璃柱 浮子：PTFE 控制閥：針閥調整流量及背壓 |
| 8 | 電氣控制 | 控制箱：材質SUS304(同泵浦控制箱) 控制鈕：開關及指示燈、 泵浦轉速鈕及反轉鈕 |
| 9 | 機架及支撐 | 不鏽鋼25×25方管架構， 尺寸：350W×750H×400D㎜ 玻璃瓶鍊夾；OD20管夾等 |
| 貳 | 陶瓷管膜濾心(德國製) | |
| ◆ 實驗專用陶瓷管狀膜濾心 RE-CMF-A0106-300㎜ （外徑10㎜-內徑6㎜-長度300㎜L） ◆ 過濾面積：0.0056㎡ ◆ 過濾型式：透出液由管內到管外（Inside Out） |
||
| 1 | 型號：RE-CMF-MF120n-A0106-300㎜ 膜孔徑：1.2㎛ |
|
| 2 | 型號：RE-CMF-MF80n-A0106-300㎜ 膜孔徑：0.8㎛ |
|
| 3 | 型號：RE-CMF-MF40n-A0106-300㎜ 膜孔徑：0.4㎛ |
|
| 4 | 型號：RE-CMF-MF20n-A0106-300㎜ 膜孔徑：0.2㎛ |
|
| 5 | 型號：RE-CMF-MF10n-A0106-300㎜ 膜孔徑：0.1㎛ |
|
| 6 | 型號：RE-CMF-UF50A-A0106-300㎜ 膜孔徑：0.05㎛ |
|
| 7 | 型號：RE-CMF-UF150kDZ-A0106-300㎜ MWCO截留分子量：150kD（膜孔徑：約47㎚） |
|
| 8 | 型號：RE-CMF-UF100kDZ-A0106-300㎜ MWCO截留分子量：100kD（膜孔徑：約39㎚） |
|
| 9 | 型號：RE-CMF-UF20kDZ-A0106-300㎜ MWCO截留分子量：20kD（膜孔徑：約12㎚） |
|
| 10 | 型號：RE-CMF-UF15kDZ-A0106-300㎜ MWCO截留分子量：15kD（膜孔徑：約7㎚） |
|
| 11 | 型號：RE-CMF-UF5kDZ-A0106-300㎜ MWCO截留分子量：5kD（膜孔徑：約3㎚） |
|
| 12 | 型號：RE-CMF-UF1kDZ-A0106-300㎜ MWCO截留分子量：1kD（膜孔徑：約1.5㎚） |
|
|
壹 |
陶瓷膜過濾實驗機(小小陶3號) |
|
一 |
型號：RE-SSC3-CM1T-SUSV/PPV-VG02L |
|
二 |
|
1 |
泵浦採用氣動式雙隔膜泵浦驅動運作，容許少量固形物，PTFE隔膜耐腐蝕，易清潔，具調壓閥調整壓力值。 |
|
2 |
適合具高酸鹼度、高腐蝕性或含固形物之料液試驗場合使用。 |
|
三 |
|
1 |
膜過濾定性測試使用 |
|
2 |
基礎膜過濾研究使用 |
|
3 |
實驗樣液澄清處理使用 |
|
四 |
|
1 |
供料槽 |
|
硼矽玻璃製作，容積2公升 |
|
|
2 |
驅動泵浦 |
|
氣動雙隔膜泵浦 |
|
|
3 |
膜殼管柱 |
|
管柱型式可選擇 |
|
|
(1) |
不鏽鋼型 (SUSV) |
|
型號：RE-CMV01-0106-300-SUS316 |
|
|
(2) |
PP型 (PPV) |
|
型號：RE-CMV1T-0106-300-PP（台製） |
|
|
4 |
管道及管件 |
|
管道： |
|
|
5 |
壓力錶 |
|
管末壓力錶指示，0-10kg/㎝²（埋入型充油指針式） |
|
|
6 |
溫度錶 |
|
雙金屬指針錶式，SUS316感溫棒，範圍0-100℃ |
|
|
7 |
流量計 |
|
型式：面積式浮子水用流量計(附針閥) 管柱：玻璃柱 浮子：PTFE |
|
|
8 |
電氣控制 |
|
控制箱：材質SUS304(同泵浦控制箱) |
|
|
9 |
機架及支撐 |
|
不鏽鋼25×25方管架構 |
|
|
貳 |
|
◆ |
實驗專用陶瓷管狀膜濾心 |
|
◆ |
過濾面積：0.0056㎡ |
|
◆ |
過濾型式：透出液由管內到管外（Inside Out） |
|
1 |
型號：RE-CMF-MF120n-A0106-300㎜ |
|
2 |
型號：RE-CMF-MF80n-A0106-300㎜ |
|
3 |
型號：RE-CMF-MF40n-A0106-300㎜ |
|
4 |
型號：RE-CMF-MF20n-A0106-300㎜ |
|
5 |
型號：RE-CMF-MF10n-A0106-300㎜ |
|
6 |
型號：RE-CMF-UF50A-A0106-300㎜ |
|
7 |
型號：RE-CMF-UF150kDZ-A0106-300㎜ |
|
8 |
型號：RE-CMF-UF100kDZ-A0106-300㎜ |
|
9 |
型號：RE-CMF-UF20kDZ-A0106-300㎜ |
|
10 |
型號：RE-CMF-UF15kDZ-A0106-300㎜ |
|
11 |
型號：RE-CMF-UF5kDZ-A0106-300㎜ |
|
12 |
型號：RE-CMF-UF1kDZ-A0106-300㎜ |

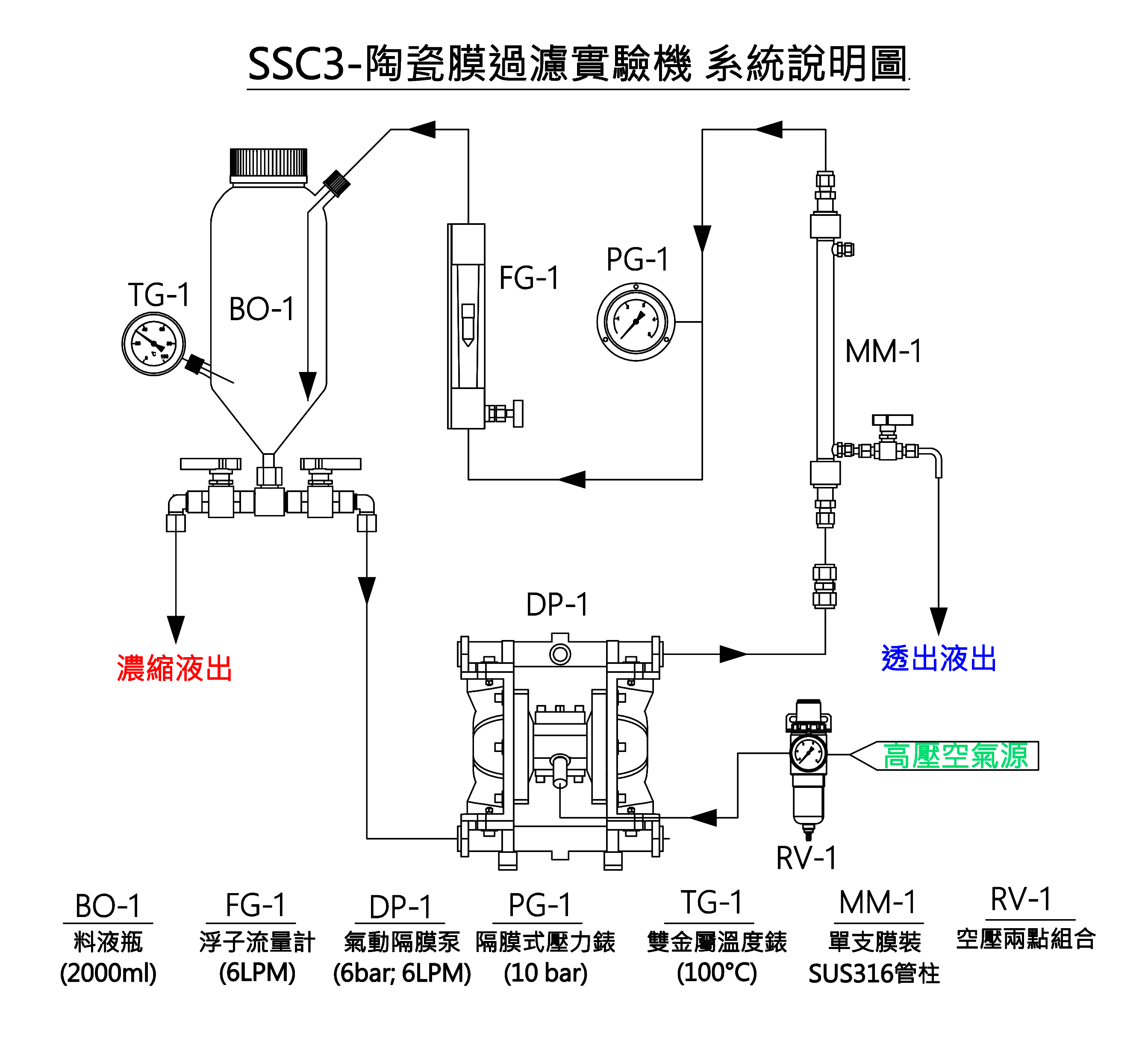

流程圖
